冶金电动葫芦结构与主要组成部分(含结构图)

本文原创,转载请注明出处:北京猎雕电动葫芦厂家   作者:猎雕起重   发布:2019-10-08 10:42:49

冶金电动葫芦适用于各种无火灾和爆炸危险的环境之下,同时它可以在各种高温环境吊运熔炼金属,满足了冶金熔炼行业的起重作业需求。作为一个电力起重设备,其内部设计是比较复杂的,本文就主要为大家讲解冶金电动葫芦结构与主要组成部分,下面一起来看吧。

一、冶金电动葫芦有四个主要结构:

1、提升机构;

2、运行机构;

3、控制装置;

4、第二控制装置。

二、主要组成部分如下:

1、电动机采用YZD系列锥形转子三相异步电动机,防护等级IP44,电机绝缘等级为H级,电机锥形制动作为支持制动器;起升机构另增加了安全制动器;

2、冶金电动葫芦下面设置了高温隔热保护功能,有效避免了直接热辐射;

3、钢丝绳采用钢芯钢丝绳,具有耐高温特性;

4、起升机构设置超载限制器,当起重量达到额定起重量 95% 时,超载限制器发出报警信号,当起重量达到额定起重量 105% 时,断开起升控制回路,起升接触器释放,电机失电停止旋转;

5、起升机构实现上升限位双保护,第一级保护为断火限位保护,第二级保护为断控保护;

6、控制箱电器元件采用正泰接触器,控制箱防护等级IP44;

7、减速器采用标准模数圆柱齿轮,便于维修。

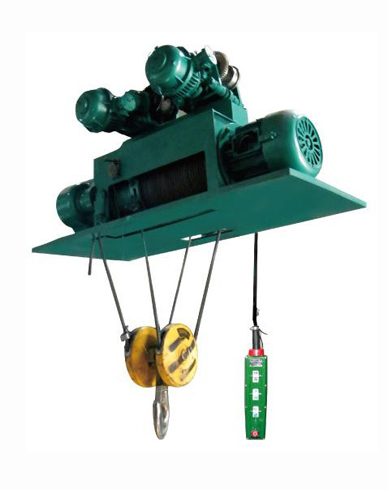

三、冶金电葫芦结构图:

四、冶金电动葫芦的工作级别:

冶金电动葫芦工作级别M5、M6;工作环境温度不高于60℃。海拔高度在1000m以下,其使用场地不得有易燃易爆及腐蚀性气体。

对于冶金电动葫芦的结构与主要组成部分就讲到这里啦,相信大家经过以上的讲解已经了解到了设备的各个结构与特点,如果您还有什么不了解的,或是想要购买冶金电动葫芦,可以随时联系我们咨询。
