电动葫芦接线图各部分详解

电动葫芦的接线步骤是安装电动葫芦时需要了解的，成功接线可以保证电动葫芦的正常运转。下面一起了解一下电动葫芦接线图各部分详解吧。

首先用万用表侧电阻，从电动葫芦电机里出来的三根线，有一根是公共真个线，另外两根是绕组的进线。(如不分主副的话两根绕组进线和公共端线的电阻是一样大的 ，如分主副绕组的话主绕组和公共端得电阻要大于副绕组和公共真个电阻)。

判断主副绕组，看电动葫芦电机中的线的根数判定，分主副绕组并且要求是正反转的话从电机里出来线的根数至少是4根，如是3根就可判定是不分主副绕组。

电动葫芦接线主要是葫芦主体和手柄的操作，一般情况下，操作手柄上设有六个按钮，分别是红、绿和四个方向键，葫芦上有接线端的子排，也就是用于连接葫芦主体与手柄的地方，根据线所对应的颜色，进行接线即可。

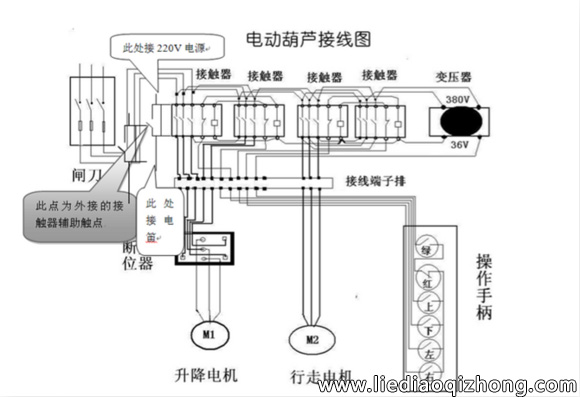

1、如图中的上下提升、左右行走接触器，在接触器上增加辅助触点(带常开点位的)将报警电笛接在辅助触点的常开点两端，当操作手柄按下使接触器吸合后辅助触点常开点相应吸合导通电笛回路从而发出报警信号。

2、如图所示，根据电动葫芦功能不同需要将所有的上行、下行、左行、右行或前后行走的动力电源接触器增加接触器常开辅助触点。

3、此类接线有一个弊端，就是电笛的电源电缆必须跟着电动葫芦的动力电缆滑线一块在钢丝绳走。

4、 还有一种方法增加无线遥控器开关，可以通过无线遥控器的收发装置将电笛固定在电动葫芦顶端，这样既省电缆又省事，简单的通过无线遥控的单片机即可控制电动葫芦的各个动作而且可以起到控制电笛发出警示的接通作用。

北京猎雕伟业起重设备有限公司可研发生产各种电动葫芦，包括低净空环链电动葫芦、固定式环链电动葫芦、运行式环链电动葫芦、钢丝绳电动葫芦、变频电动葫芦、防爆电动葫芦、进口环链电动葫芦等，还可生产多种起重机、减速机等产品。

如果您对电动葫芦有什么不了解的方面，可以随时联系我们进行咨询。
